Инструкция по установке платы USB-AD.
ВАЖНО! Плата USB-AD не имеет защит от переполюсовки и аномальных величин напряжений питания. Некорректные действия пользователя приведут к выходу платы USB-AD из строя. Это не будет являться гарантийным случаем. Все действия по установке платы USB-AD нужно выполнять при отключенном от сети компьютере.
1. Установить плату USB-AD в ближайший к процессору PCI Express X16 слот материнской платы. В этом случае плата USB-AD будет работать напрямую от шины PCI-Express процессора, а не через чипсет материнской платы, что положительным образом скажется на качестве звука.
2. Подключить согласно ключа разъём SATA POWER от блока питания компьютера или блока питания PWR-USB к соответствующему разъёму платы USB-AD.
3. При использовании ОС семейства GNU/Linux или Windows 10 и выше, установка драйвера для работы платы USB-AD не требуется.
При использовании ОС Windows 7, нужно скачать и установить следующий драйвер.
В случае если плата USB-AD установлена в материнскую плату и подключена к блоку питания корректно, то при использовании ОС Windows в Диспетчере устройств появится новое устройство в названии которого будет слово «Renessas».

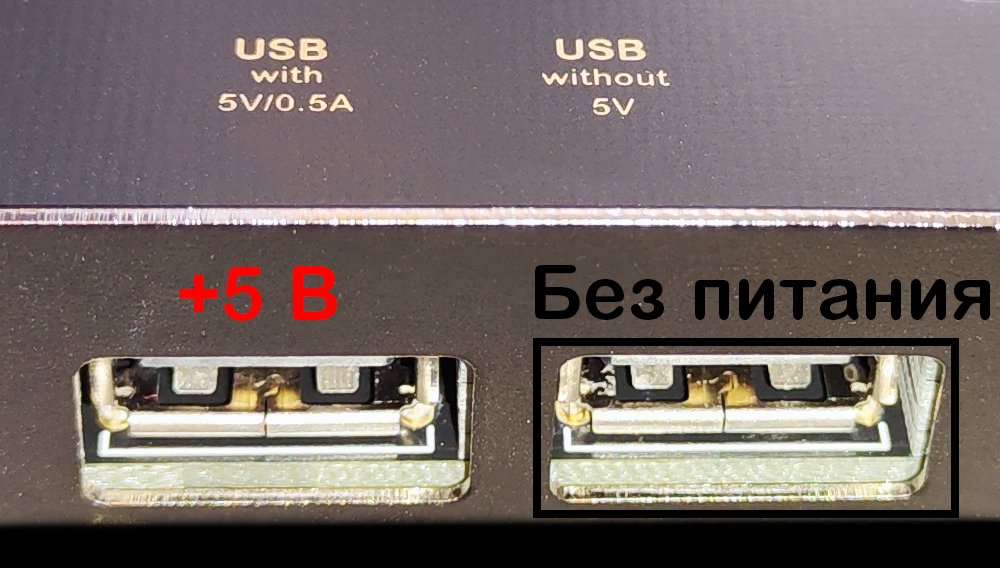

4. Подключить к USB порту платы USB-AD (где имеется питание +5 В) ваш включённый ЦАП и установить для него драйвер согласно инструкции производителя. Для ОС семейства GNU/Linux, как правило, установка драйвера для ЦАП не требуется.
5. Проверить наличие звука. Если ваш ЦАП не требует наличия питания по USB, то его нужно подключить к порту USB платы USB-AD, где нет питания +5 В. При таком подключении качество получаемого звука будет лучше.
Возможные неисправности и методы их устранения.
ВАЖНО! Вся наша продукция перед отправкой проходит проверку.
1. Ещё раз свериться с данной инструкцией. Внимательно осмотреть, что и как подключено.
2. Если плата USB-AD устанавливается не в ближайший к процессору PCI Express X16 слот материнской платы, то возможно данный слот задействован через BIOS для нужд SATA/USB контроллера.
3. Плата USB-AD не получает питание от слота PCI Express X16 материнской платы, поэтому без подачи на неё питания через разъём SATA POWER плата работать не будет. При использовании внешнего блок питания, например PWR-USB, питание от сети ~230 В должно быть подано на блок питания до включения компьютера. В противном случае плата USB-AD неинициализируется.
4. Проверить работоспособность платы USB-AD можно подключив к её USB порту (где имеется питание +5 В) USB-флеш-накопитель вместо вашего ЦАП. Для работы USB накопителей установка драйвера не требуется, поэтому в файловом менеджере («Проводник», «Мой компьютер») должен автоматически появится ваш USB-флеш-накопитель.
